軸承鋼球是軸承結(jié)構(gòu)中重要的部分，鋼球如果有缺陷會(huì)直接影響到軸承的性能使用，下面為大家分享一下有關(guān)軸承鋼球缺陷毛坯宏觀形貌圖以及鋼球缺陷的原因。
    軸承鋼球缺陷毛坯宏觀形貌

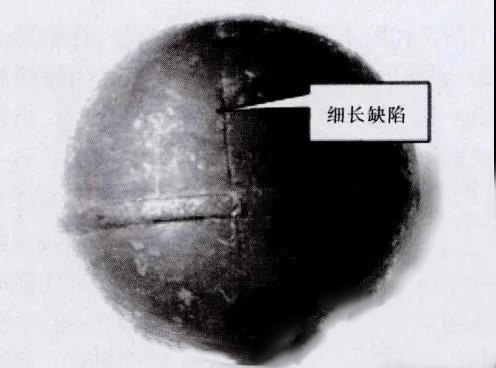

    如下圖所示，此軸承鋼球缺陷形貌為垂直于環(huán)帶方向并跨越環(huán)帶，沿材料流線方向分布；缺陷長(zhǎng)度約為26mm。

    2、軸承鋼球毛坯缺陷原因：
    根據(jù)裂紋形貌，推測(cè)導(dǎo)致該鋼球產(chǎn)生缺陷的原因可能有以下幾種：
    1)原材料存在缺陷，如材料裂紋等；
    2)加熱溫度高，且速度快，鍛件內(nèi)外溫差過大而產(chǎn)生開裂；
    3)終鍛溫度過低，在鍛打時(shí)產(chǎn)生開裂；終鍛溫度過高，冷卻速度過快或采用噴霧冷卻時(shí)產(chǎn)生濕裂。
    導(dǎo)致的鋼球表面裂紋缺陷，原有的材料裂紋經(jīng)鋼球鍛造成形時(shí)，裂紋進(jìn)一步往深處擴(kuò)展。由于原材料表面裂紋出現(xiàn)，破壞了鋼基體的連續(xù)性，鋼球成形會(huì)在此處產(chǎn)生表面裂紋。
